#10039 Exp Board YP SUPER SHORT
(2枚セット)

780円(税込価格)

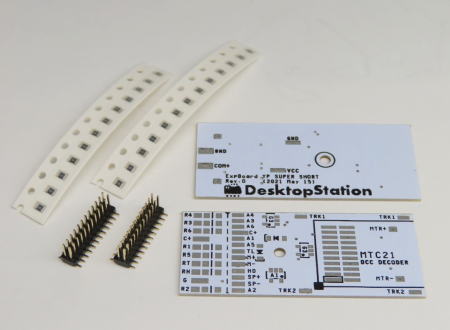

付属品:基板2枚(2セット分)
    560Ω抵抗
基盤寸法:46mm x20mm x0.8mm


LokSound5などの MTC21向けMTC21準拠のDCCデコーダ配線引き出しボードです。
電子工作、DCCの知識のある方向けとなるため、上級者向けです。

付属品のほかに必要な部品
Desktop Stationに記載の詳細をご覧ください。
(秋月電子等で購入可能)

IC(A1またはG3のマーキングのIC)は当ホームページでも購入できます。
マーキングの意味: Desktop Stationに記載の解説をご覧ください。

その他 仕様
MTC21デコーダが使用可能。
LaisDccとESU LokSound5での動作を確認しています。

AUX1,2,3,4,5,6のパワー出力が可能です。なお、AUX3,4,5,6はG3のマーキングされたICをはんだ付けする必要があります。

ヘッドライト・テールライトに、両極性基板に必要な部品(SBD,定電流ダイオード、A1マークのIC)をはんだ付けすることで、両極性機能に変更できます。この際、抵抗値付きヘッドライト・テールライト出力は使用できませんのでご注意ください。抵抗付パッドを使用すると、ライトユニット内部の抵抗との兼ね合いで光量低下します。
